LEVEL-MOUNT Maschinenlagerung 600kg LM 1-11 EFFBE
42,80 €
Sofort verfügbar, Lieferzeit: 1-2 Tage
Produktinformationen "LEVEL-MOUNT Maschinenlagerung 600kg LM 1-11 EFFBE"
Ausführung: Elastomer-Körper aus Kunst-Kautschuk, öl- und alterungsbeständig, Außenkappe aus Metall, gelb pulverbeschichtet, Druckplatte aus Sphäroguss, Schraube aus Stahl, verzinkt. Anwendung: Zur elastischen und verankerungsfreien Aufstellung von Maschinen und Pressen. Hinweis: Die in der Tabelle aufgeführten Belastungswerte sind Richtwerte, die unter dem Gesichtspunkt einer guten Standfestigkeit und verankerungsfreien Aufstellung von Maschinen bestimmt wurden. Auswahl des richtigen Elements: 1. Belastung pro Element ermitteln (Maschinengewicht : Befestigungspunkte) 2. Maschinenart bestimmen 3. Elemente nach unten stehender Tabelle auswählen 4. Schraubengröße mit Aufnahmebohrung vergleichen
| Belastung pro Element: | 220–600 kg |
|---|---|
| Modell: | LM 1-11 |

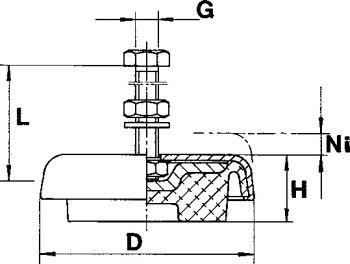

| Ø D: | 80 mm |
| Höhe H: | 25 mm |
| Gewinde-Ø G: | M10 |
| Standardschraublänge L: | 80 mm |
| Nivellierhöhe Ni: | 15 mm |
| max. Maschinenfußdicke: | 43 mm |
| Pressen allgemein bis Hubzahl 110/min: | 450 kg |
| Drehmaschinen: | 220 kg |
| Fräsmaschinen: | 300 kg |
| Flachschleifmaschinen: | 220 kg |
| Maschinen allgemein: | 480 kg |
| statische Höchstlast: | 600 kg |
